Usando o Parâmetro Polyline Width em Desenhos

A maioria de nós prefere usar objetos feitos de LINEs em vez de objetos feitos de POLYLINES em nossos desenhos. Porém o uso das POLYLINEs pode ter várias vantagens, como a disponibilidade do parâmetro WIDTH (Largura). Vamos ver como esse parâmetro funciona com dois exemplos:

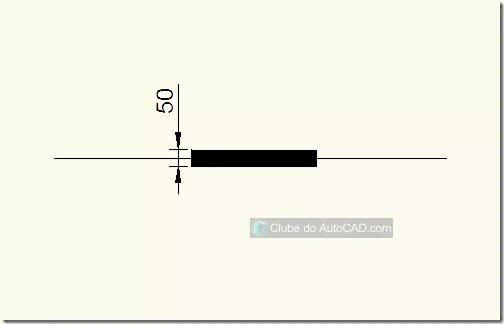

Exemplo #1: Desenhando um resistor utilizando o parâmetro POLYLINE width


Command: PLINE

Specify start point:

Current line-width is 0.0000 (width is “0”)

Specify next point or [Arc/Halfwidth/Length/Undo/Width]: 300 (unidades para a direita)

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: w (defina a largura)

Specify starting width <0.0000>: 50 (defina alargura inicial para 50)

Specify ending width <50.0000>: (defina a largura final para 50 também)

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: (300 unidades para a direita)

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: w (defina a largura mais uma vez)

Specify starting width <50.0000>: 0 (redefina a largura)

Specify ending width <0.0000>:

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: (300 unidades para a direita)

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: [ENTER] e saia.

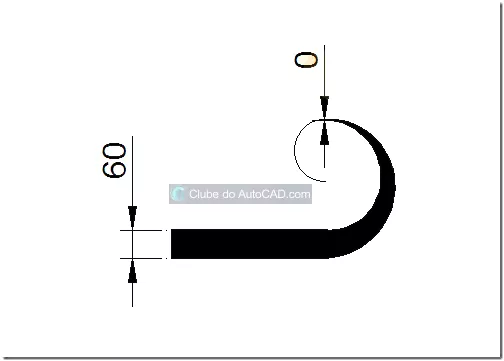

Exemplo #2:

Agora, vamos desenhar uma POLYLINE que consiste em uma linha e um arco com larguras variáveis.

Command: PLINE

Specify start point: (start)

Current line-width is 0.0000

Specify next point or [Arc/Halfwidth/Length/Undo/Width]: w

Specify starting width <0.0000>: 60 (starting width”60″)

Specify ending width <60.0000>: (ending width “60”)

Specify next point or [Arc/Halfwidth/Length/Undo/Width]: (300 unidades para a direita)

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: w

Specify starting width <60.0000>: (starting width “60”)

Specify ending width <60.0000>: 0 (ending width “0”)

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: a (comece o desenho do arco)

Specify endpoint of arc or

[Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second pt/Undo/Width]: (250 para cima)

Specify endpoint of arc or

[Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second pt/Undo/Width]: (125 para baixo)

Specify endpoint of arc or

[Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second pt/Undo/Width]: [ENTER].

Observe que neste exemplo, a largura do arco inicia com “60” unidades e diminuiu para “0”.Às vezes, depois de criar um POLYLINE com uma certa largura, você pode esquecer de configurá-la de volta a “0”. O comando irá mostrar a configuração actual uma vez que você ativar o comando POLYLINE. O prompt de comando irá mostrar a configuração atual logo após você digitar o comando POLYLINE.

Espero que essa dica ajude você a trabalhar um pouco melhor com o AutoCAD!
