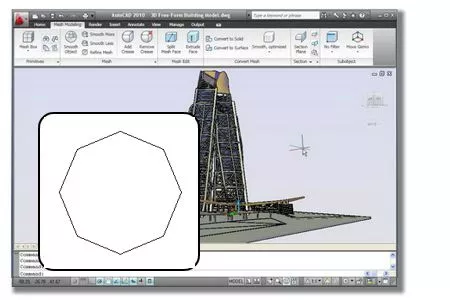

Como todos sabem, o AutoCAD é um software gráfico baseado em vetores. Isso significa que, todos os objetos são processados como vetores. Durante esse processo, as curvas são vistas algumas vezes como linhas quebradas.

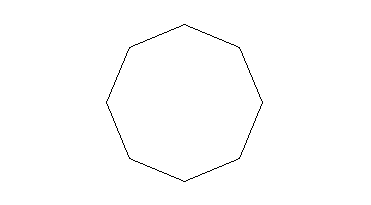

Fig. 1 Linhas Quebradas
Esse problema é usualmente resolvido ao escrever o comando REGEN. Mas, algumas vezes ele permanece assim. Nós podemos utilizar variáveis do sistema para nos livrar dessa situação. A variável de sistema VIEWRES é uma dessas. A qualidade da visualização pode ser aumentada por meio desse comando.
Command: _viewres
Do you want fast zooms? [Yes/No] <Y>:
Enter circle zoom percent (1-20000) <7>: 8000
Regenerating model.
O valor padrão para essa variável é 2000. Mesmo assim, um valor como 8000 é ainda melhor, já que dispomos de placas de vídeo muito poderosas no mercado. Ao escrever esse comando, o AutoCAD automaticamente regenera o desenho, então dessa forma você pode ver as curvas suavizadas.
Espero que essa dica seja útil para você.
Deixe o seu comentário sobre o assunto!
