Olá leitores do Clube do AutoCAD,

Os comandos DIVIDE e MEASURE são os mais antigos do AutoCAD. No entanto, atualmente eles não são conhecidos por todos os usuários, assim esses comandos não recebem o respeito que eles merecem. Neste artigo, eu gostaria de lhe mostrar duas aplicações práticas que podem ser feitas usando esses dois comandos. Dessa forma, você pode aprender sobre os comandos e também pode ver que tipo de trabalho prático pode ser feito por eles.

Agora, se você deseja aprender mais a fundo sobre esse assunto, recomendo que você assista a esse vídeo...

Exemplo Prático #1: Desenhando o trilho usando o comando MEASURE

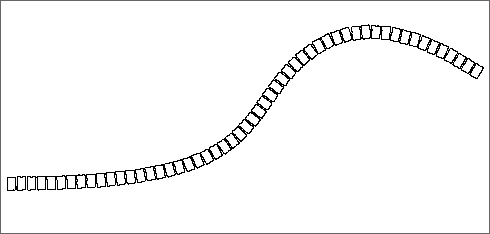

Figura 1. Trilho de Pedra

A calçada de pedra mostrada na figura 1 pode ser desenhada muito mais fácil do que possa parecer. Antes de tudo, prepare o degrau de pedra que é mostrado na figura 2. Você pode fazer isso criando uma POLYLINE de estilo livre dentro de um retângulo de 50 x 75 e, em seguida, converter essa entidade em um bloco, que tenha o nome de “pedra”, selecionando o ponto médio da entidade como ponto de inserção.

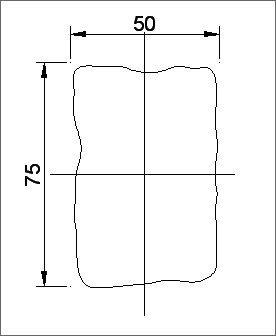

Figura 2. Bloco de Pedra

Agora, desenhe o trilho usando o mesmo método POLYLINE – PEDIT – SPLINE mostrado na figura 3 e entre com o comando.

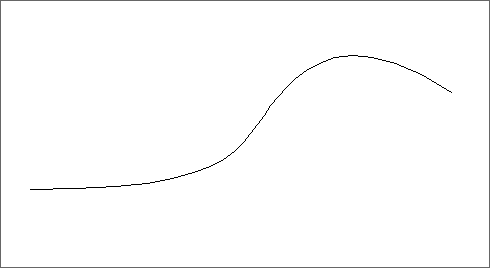

Figura 3. SPLINE que foi criada para desenhar o trilho

Command: measure
Select object to measure:
selecione o trilho que você acabou de criar
Specify length of segment or [Block]: beu vou usar blocos ao dividir
Enter name of block to insert: pedrainsira o nome do bloco
Align block with object? [Yes/No] : Ya pedra se alinhará com o caminho do trilho
Specify length of segment: 55distância do passo entre as duas pedras


Como você pôde perceber, o desenho do trilho foi criado bem rápido.

Enfim, dessa forma, utilizando comandos antigos que poucos conhecem, podemos dar um passo a frente e caminhar no trilho certo para um melhor domínio do AutoCAD.

Espero que essa dica seja realmente útil para você.
